Die Glas-Metall-Durchführung – unsere Kernkompetenz
Technologie

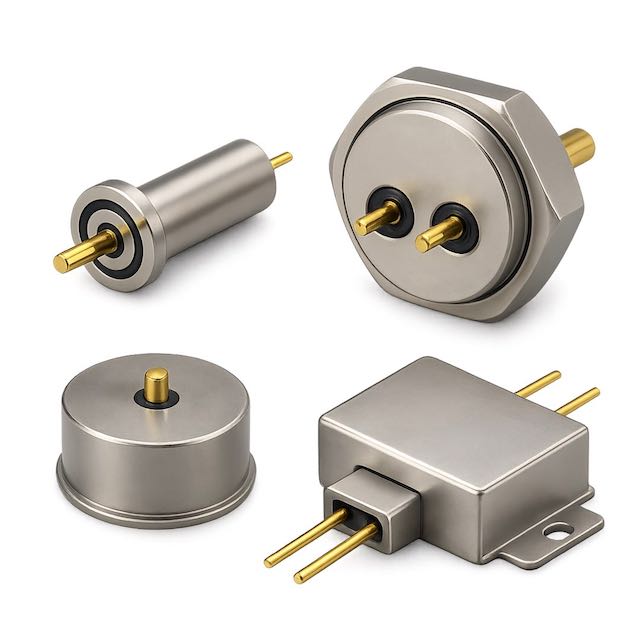

Eine Glas-Metall-Durchführung oder auch Glass-to-Metal-Seal (GTMS) ist eine vakuumdichte Verbindung (typisch < 1E-8 mbar l/s) zwischen Metall und Glas. Diese Verbindung wird benötigt, um die elektrischen Leiter (Stifte) hermetisch dicht und abgeschirmt zur Außenumgebung in das Gehäuse zu führen.
Einsatz und Vorteile
Glas-Metall-Durchführungen kommen immer dann zum Einsatz, wenn die Elektronik, das Zündpulver oder andere Bauteile gegen die Außenumgebung langlebig und ohne Leistungsverlust abgekapselt werden müssen. Je rauer die Umgebung dabei ist, desto einzigartiger spielen Glas-Metall-Durchführungen ihre Vorteile gegenüber Kunststoffverbindungen aus.
Anwendungen
- hohe Temperaturen bis zu 450°C
- häufige Temperaturwechsel von -65°C bis zu 150°C
- hohe Luftfeuchtigkeit und Feuchtewechsel
- aggressive Medien wie Öl, Treibstoff, Salzwasser etc.
- hohe Druckbelastung bis zu 2000 bar
Eine Glas-Metall-Durchführung besteht typischerweise aus einem Metall-Außenteil, einem Glasformteil und einem oder mehreren Innenleitern. Diese Bauteile werden mit einem speziellen thermischen Prozess bei ca. 1000°C unter Schutzgasatmosphäre hermetisch dicht verschmolzen.
Unterscheidungen
Abgestimmte Glasdurchführung
Die verwendeten Bauteile (Ring, Glas und Stift) haben annähernd die gleiche thermische Ausdehnung. Eine hermetisch dichte Verbindung zwischen dem Glas und den Metallen wird mittels Oxydschichten erzielt.
Vorteile:
- hohe Temperaturbelastbarkeit bis zu 450°C
- niedrige thermische Ausdehnung
Druckglasdurchführung
Das äußere Metallteil, typischerweise Stahl oder Edelstahl, hat eine wesentlich höhere thermische Ausdehnung als das verwendete Glas und der Innenleiter. Die hermetisch dichte Verbindung wird durch Kompression erreicht.
Vorteile:
- hohe mechanische Festigkeit
- niedrige Materialkosten
Typischerweise werden die Glasdurchführungen vor und/oder nach dem Einschmelzprozess noch oberflächenbehandelt. Je nach Kundenanforderung und Weiterverarbeitungsmethode werden die Metallteile in unserer Galvanik beispielsweise noch vernickelt, verzinnt, versilbert und vergoldet.
Weitere Informationen und Details finden Sie in unseren Design Rules, die wir Ihnen auf Anfrage gerne zusenden.
Baugruppen / Assemble

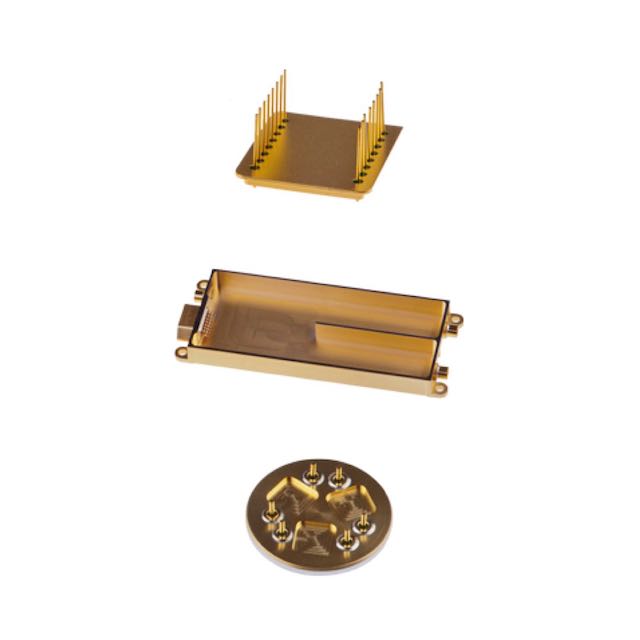

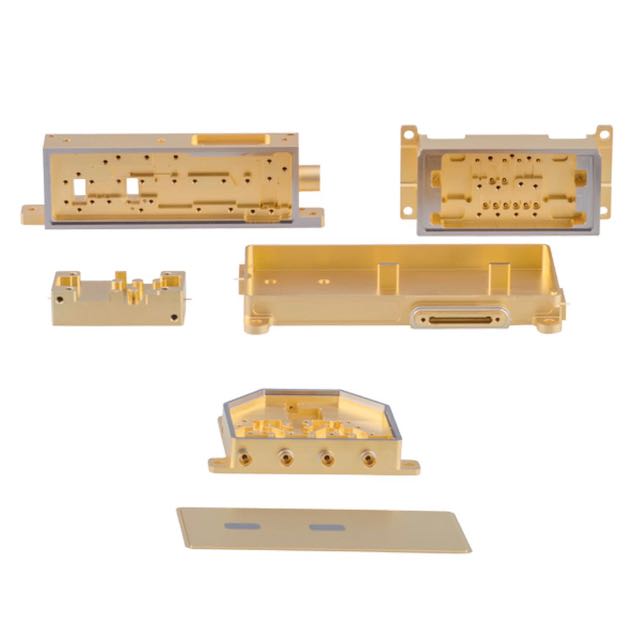

Die Baugruppenfertigung für unsere Kunden umfasst die mechanische Fertigung durch CNC Drehen, Fräsen, Stanzen und Umformung.
Wir sind spezialisiert auf anspruchsvolle kleine bis mittlere Serien. Auch Großserien setzen wir für unsere Kunden durch die Entwicklung und Herstellung von Sonderautomaten um.
Wir produzieren Baugruppen aus den unterschiedlichsten Materialien, von der einfachen Anforderung bis hin zur kompletten und anwendungsfertigen Technik mit hohen Stückzahlen.
Anwendungsbeispiele
Löten I Schweißen I Kleben I Fügen I Pressen I Schrauben I Zusammenbauen I Verkabeln
Wir bieten Ihnen gerne alles aus einer Hand an.
Mit unseren Facharbeitern und unserem umfangreichen Maschinen- und Werkzeugbau können wir Ihnen in eigens dafür entwickelten Halbautomaten oder auf vollautomatisierten Sonderautomaten Klein-, Mittel- und Großserien abbilden.
